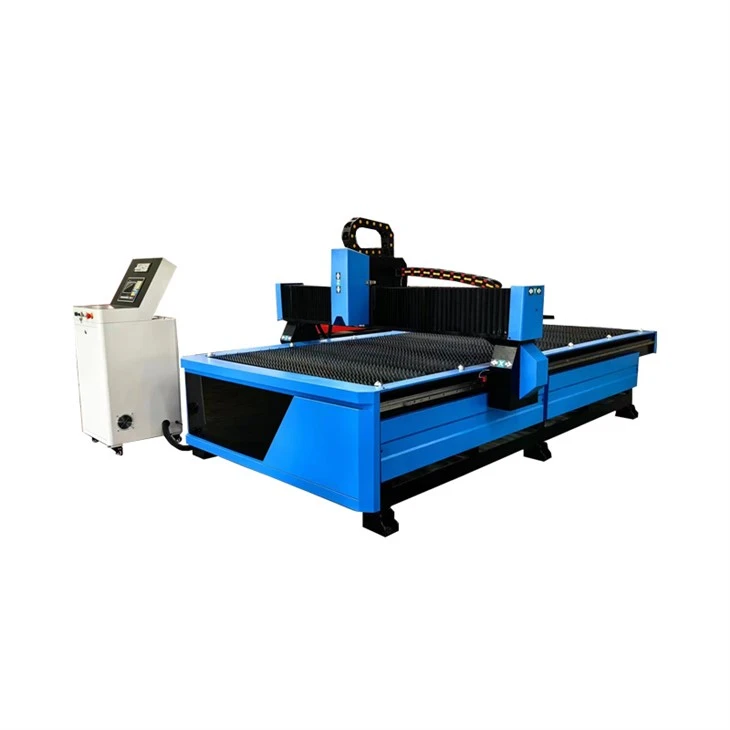

Hypertherm CNC plazmový strih
@ 125A USA HyperTHERM SDDE
@ SAW SABLE STABLE STARK STRIPS: Vysoká hrúbka 3 mm
@ Strojové telo: ťažká oceľový sústruh 200*200 mm hrúbka 8 mm
Popis
Technické parametre
Model: sp 1530- t nové návrhy
Hypertherm CNC plazmový strihový stroj - komplexný sprievodca
Hyperthermje globálny líder v oblasti technológie prerezania plazmy, ktorý je známy pre ňuVysoké, odolné systémyaPokročilá integrácia softvéru. A Hypertherm CNC plazmový strihkombinuje poprednú značku v priemyslePowermax plazmové systémys robustnou automatizáciou CNC prerezanie kovov s priemyselným stupňom.
🔹 Kľúčové vlastnosti plazmových strojov Hypertherm CNC
1. Plazmové napájacie systémy
Séria Powermax:
Powermax45 XP(45a): Strih12 mm oceľ(Ideálne pre malé obchody).
Synchronizácia PowerMAX105(105a): strihy25 mm oceľ(stredná časť).
Powermax125(125a): strih30 mm oceľ(priemyselné).
Séria HPR (vysoké rozlíšenie):
HPR260XD(260a): škrty80 mm oceľsHD kvalita.
HPR400XD(400a): preextrémne hrúbky(stavba lodí, ťažká výroba).
2. CNC pohyb a kontrola
PrecisionDrive ™-Vysokorýchlostné lineárne príručky a servo motory.
Hyspeed ™- Optimalizuje zrýchlenie pre rýchlejšie rezanie.
Automatické riadenie výšky (AHC)-Udržiava ± 0. 5 mm vzdialenosť pochodu do práce.
3. Integrácia softvéru
Pronest®- Pokročilé hniezdenie a softvér CAD/CAM na optimalizáciu materiálu.
Hypertherm Edge® Pro-Ovládač CNC dotykovej obrazovky s vopred zaťaženými reznými špecifikáciami.
CNC Sync ™- Synchronizuje viacero hypertémových systémov v továrni.
4. Bezpečnosť a údržba
Smart Sense®- Zisti opotrebovaných spotrebných materiálov a upozornení.
Kompatibilita- Pracuje s Hypertherm'sSystémy AirFiltration ™.
@ Pracovná oblasť: 1500 (x)*6000 mm (y)*100 mm
@ 125A USA HyperTHERM SDDE
@ SAW SABLE STABLE STARK STRIPS: Vysoká hrúbka 3 mm
@ Strojové telo: ťažká oceľový sústruh 200*200 mm hrúbka 8 mm
@ Softvér: Originálne profesionálne ovládacie prvky fastcam
@ Olejový systém: automatický systém vstrekovania oleja
@ Výfukový ventilátor pre dym alebo hladinu vody
@ Napätie: 380V/220V/60Hz/50 Hz
@ Relé doplnky: slávna značka Schneider
1. Typ plazmy / plameňa CNC Controller: Starfire
2. Typ THC: Microstep
3. Typ regulátora napätia: Starfire
4. Typ zdvíhača: 130 mm
5. Typ pochodne: prispôsobené
6. Typ motorov: Stepper Motors 450B a M 860 H ovládače
7. Typ lineárneho sprievodcu: Taiwan Hiwin Rail + špirálovitý stojan na stojan
🔹 Aplikácie
Priemyselná výroba- oceľové dosky, konštrukčné lúče, časti strojov.
Automobilový- podvozok, výfukové systémy, zátvorky.
Stavba lodí- Sekcie trupu, priedely.
Umenie a architektúra- Dekoratívne kovové práce, značenie.
🔹 Úvahy o nákupe
Hrúbka materiálu- Zostáť amperage s vašimi potrebami (napr. 45A pre tenké listy, 260a+ pre hrubé platne).
Objem výroby- Priemyselné systémy HPR/XPR pre prevádzku 24/7.
Kompatibilita- Zaistite, aby PRONEST® pracoval s vašimi súbormi CAD (DXF, DWG).
Podpora po predaji- Globálna sieť služieb Hypertherm pre údržbu/opravy.
Funkcie
@1. Rámet stroja pre ťažkú funkciu, dlhá životnosť a nebolo by ľahké sa zdeformovať z dlhodobého jazdy.
@2. Ovládač Starfire alebo Start, ktorý je veľmi slávny v Číne av zahraničí, ľahko funguje.
@3. Stroj je dodávaný s úplnými súborovými dielmi, obsahuje softvér. Potrebujete len poznať anglické slová pre operáciu.
@4. Prijaté Hiwin Rails dovážané z Taiwanu. Zaistite vysokú presnosť a stabilitu.
@5. Zariadenie THC mohlo veľmi dobre upraviť ovládanie výšky pochodňa.
@6. Spravidla je dodávaná s výfukovými ventilátormi alebo hladinou vody pre možnosti a pre operátorov ponecháva žiadne dymové prostredie.
@7. Každý stroj sa dodáva s ochrancom úniku, aby sa chránila bezpečnosť operátorov pred nehodami elektriny.
@8. Slávne napájanie zásoby Čína Huayuan alebo USA Hypertherm for Option.
Ovládací systém
1. Systém je navrhnutý s vysokou spoľahlivosťou a má schopnosť odolávať plazmovému rušeniu, blesku a nárazu.
2. Praktický proces rezania plazmov/plazmy, automatické dokončenie riadenia rohovej rýchlosti a regulácie regulátora výšky počas spracovania plazmy; Vzdialená prevádzka je možné realizovať bezdrôtovým diaľkovým ovládaním.
3. Má funkciu kompenzácie KERF a zistí, či je kompenzácia v programe primeraná, a vytvára zodpovedajúce správy, ktoré si môžu používatelia zvoliť.
4. Získanie bodu prerušenia, automatická funkcia obnovenia zlyhania napájania, automatická pamäť prerušenia.
5. Funkcia ľubovoľného výberu a spracovania bodov pre perforáciu.
6. Má funkciu epitaxnej perforácie vhodnej pre hrubé platne a funkciu premostenia vhodnej pre tenké platne.
7. Funkcie ako návrat, výber sekcií, obnovenie bodov prerušenia, voliteľná perforácia atď., Pre používateľov na kontrolu sú veľmi výhodné.
8. Je prijatá špeciálna funkcia spracovania malých liniek a chôdza je hladká, ktorú je možné široko používať v kovovom blokovaní, reklame, železnom umení atď.
9. Knižnica dielov s 50 druhmi grafiky (rozšíriteľná) vrátane bežne používaných základných obrábaní.
10. Plne kompatibilný so softvérom StarCam vnorení a kompatibilný s hlavným hniezdnym softvérom, ako je FastCam.
11. Podporte viacjazyčné.

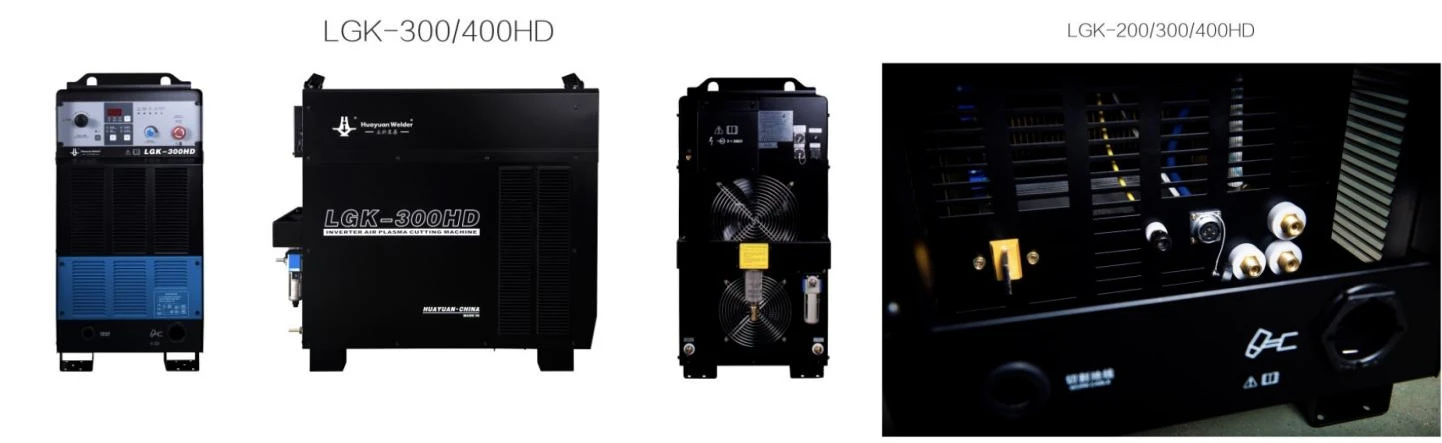

Zdroj energie
Pochodňa
Spotrebný materiál
Softvér FastCam
Nastavenie
Pracovné vzorky stroja
Populárne Tagy: Hypertherm CNC plazmatický strihový stroj, Čína Hypertherm CNC Plazmový strihový stroj Výrobcovia, dodávatelia, 1530 CNC Plazmový strih, Hypertherm CNC plazmový strihací stroj, CNC kovový plazmový strih, Priemyselný CNC plazmový strih, Automatický stroj na rezanie plazmy CNC, Tabuľka CNC plazmový strih
Technické údaje
|
Opis |
Sp 1560- t model |
|
Efektívna oblasť rezania (x*y) |
1500 × 6000 mm |
|
Pracovný materiál |
Železo, oceľ, listy, pozinkované plachty, titánové platne atď. |
|
Plazmová sila |
63a/85a/105a/125a/200a pre možnosti |
|
Režim pohonu |
Lineárne vodiace koľajnice s dvojitou osou |
|
CNC systém |
Hviezdny oheň |
|
Rýchlosť rezania plazmy |
50-6500 mm/min |
|
Vzdialenosť zdvíhania pochodňa |
150 mm |
|
Chyba nastavenia rýchlosti |
Menej ako alebo rovná ± 5% |
|
Presnosť ovládača výšky pochodňa |
Menej ako alebo rovná ± 1. 0 mm |
|
Presnosť pozdĺžnej línie |
± 0. 2 mm/m |
|
Motor |
Stepper (Servo pre možnosť) |
|
Prevodovka |
Liatina |
|
Metóda pohonu |
Stojan a štvorcové koľajnice pre xy os |
|
Koľajnica |
Taiwan Hiwn alebo PMI |
|
Presnosť |
0. 01 mm za krok |
|
Výška ovládača (plazma) |
PHC 330- regulátor výšky oblúka na rezanie plazmy |
|
Voľnobežná rýchlosť |
0-16000 mm/min |
|
Vstupné napätie |
3 fáza 380V |
|
Častý |
50 Hz alebo 60 Hz |
|
Prenos súborov |
Rozhranie USB |
|
Oblúk |
Nedotknutý oblúkový mikrostap (voliteľné) |
Diely prichádzajú so strojom
|
Ovládač |
Starfire z Číny |
|
Zdroj energie |
Huayuan z Číny |
|
Motor |
Stepper z Číny |
|
Vodič |
Stepper z Číny |
|
Koľajnice |
Hiwin z Taiwanu |
|
Automatické skľučovadlo |
Smartech Čína |
|
Thc |
Fangling Čína |
|
Softvér |
Fastcam z Číny |
|
Elektrické diely |
Schneider z Francúzska |
|
Mazanie oleja na údržbu |
Čína vyrobená |
|
Limitné prepínače |
Japonsko vyrobené |
|
Rezacia dýza |
Vlk |
|
Chránič úniku |
Chint |
|
Vlečné reťazce |
Vysoko flexibilný tienený kábel |
|
Spojenie |
Letectvo |
Dvojica
